�Ǹ�ī �������ڰ� ������ ���� OLED ������

  OLED (organic light emitting diode)�� ������ ���÷��� ���ڷμ� ������ �ް� ������ ���� ���θ��� �ִ� ���÷��̸� �����ϱ� ���ؼ��� ������ �ö�ƽ ������ ��ü�庮�� ���õ� ������ �ſ� �߿��ϴ�. KAIST �躴�� ������ �������� ��ü �庮�� ���� ������ ������/���� ���̺긮�� �� �Ǹ�ī�������ڸ� ������ �������� UV-curing�� ���� �����Ͽ� �̵��� ����� �������� ��ü �庮 Ư���� �������־�  ���θ��� �ִ� OLED�� ȿ������ �������� �����Ͽ��ٰ� �����Ͽ���.( Organic Electronics, 2012, 13, 53-57)

Fig. 1. (a) OLED device structure and test setup for lifetime measurement; (b)Luminescence image of an encapsulated OLED.

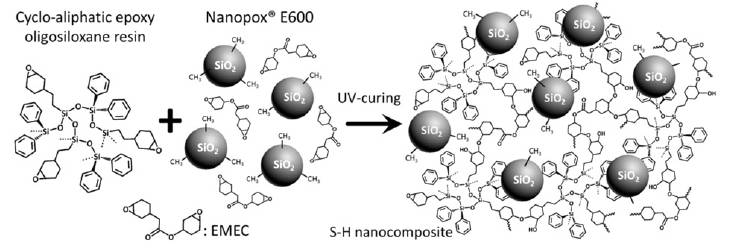

Fig. 2. S–H nanocomposite fabricated with a sol–gel cycloaliphatic oligosiloxane resin and Nanopox  E600.

  �������� Ư�� ������ ������(water vapor transmission rate, WVTR)�� �߿��ѵ� �Ϲ������� OLED�� ���� 10^-5 - 10^-6 g/m² day�� �䱸�Ǹ� LCD������ 10^-2 g/m² day�� �䱸�Ǵµ� ���ߵ� �Ǹ�ī ������/�α� ���̺긮�Ӵ� 90% �̻��� ���������� 0.24 g/m² day�� WVTR�� ������ �־� ������ ������ 0.68 g/m² day ���� WVTR�� ����Ͽ� �������� ������ ���� �����ų �� �ִٰ� �����Ͽ���. �Ǹ�ī ���Ժ� �Է��� ���� �Ǹ�ī �Է��� �����Ҽ��� ����ü������ �Ǹ�ī���������� ���������� �پ������� ���� ũ�� �������� ���� �־����� 100% ���Ժ��� ���� �Ǹ�ī �Է������� 90%�̻��� ���������� ���� �־���.

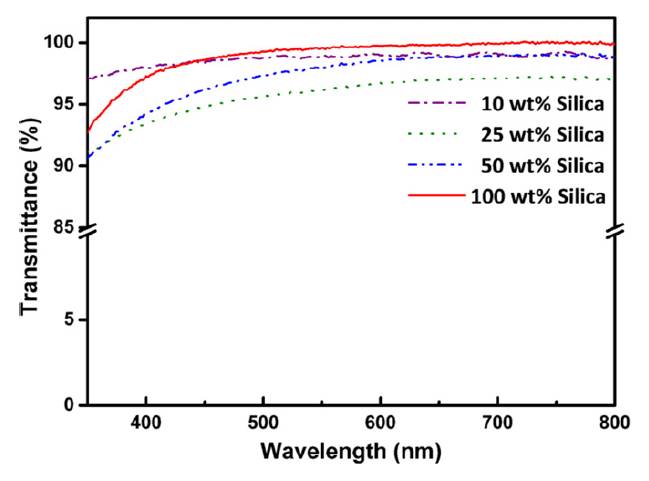

Fig. 3. UV–vis spectra of the S–H nanocomposite barrier coatings with different amounts of silica.

  Ư�� OLED ���� ���������� �������� �����Ϳ� ���Ͽ� 10% �Ǹ�ī�� ������ �������� 10�� ������ ������� �Ǹ��Ǿ���.

Fig. 4. Measured lifetime of OLED encapsulated with a bare PET film, a neat hybrimer coating and an optimized S–H nanocomposite barrier coating (100 wt% silica content). Plots of normalized luminescence (L/L0) vs. time.

���� �������б� ȭ�а� ��ȫ������
